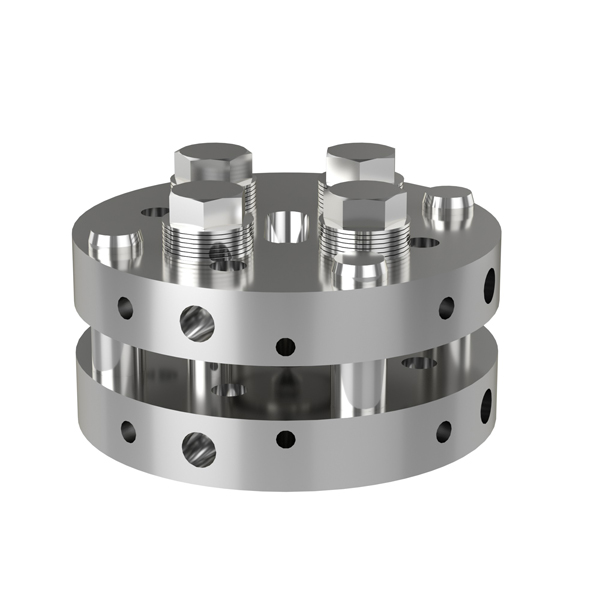

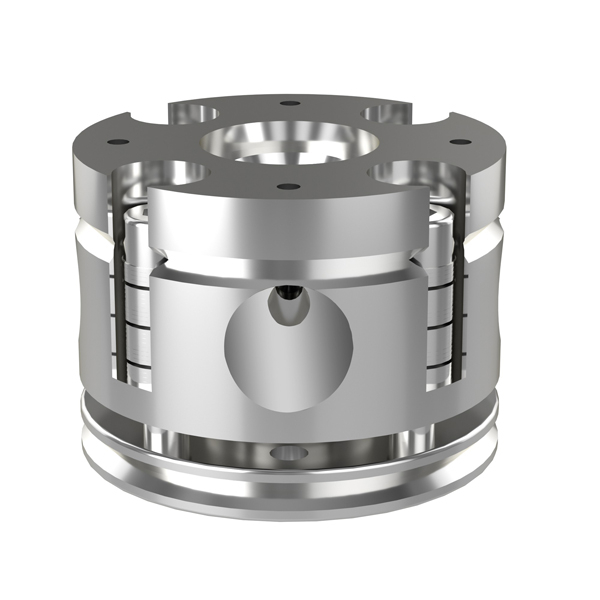

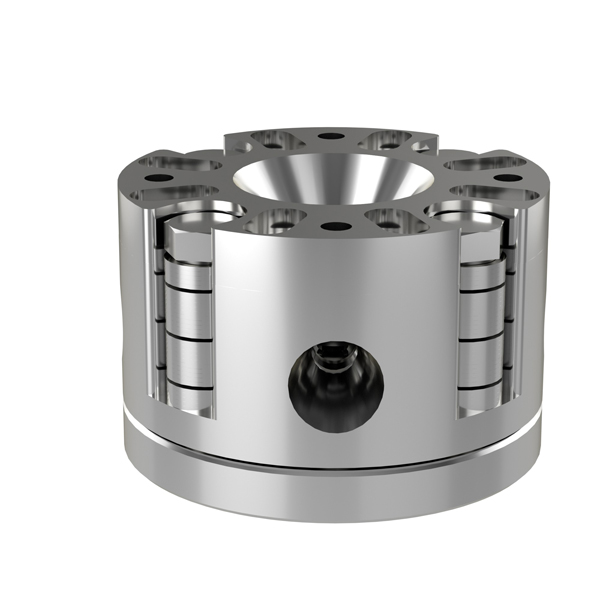

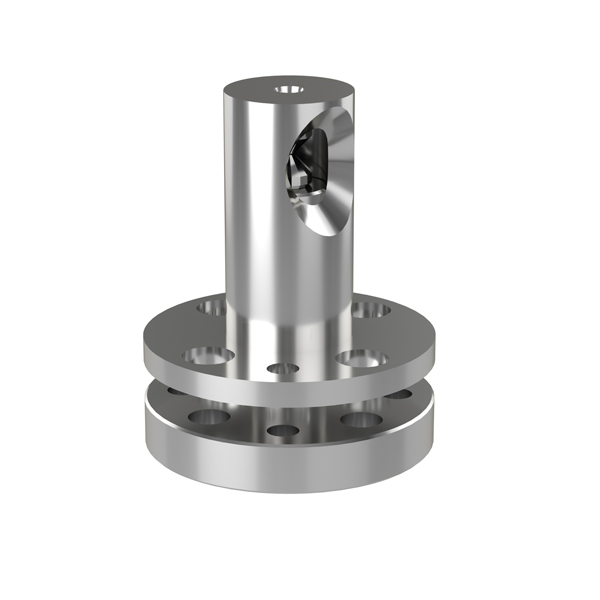

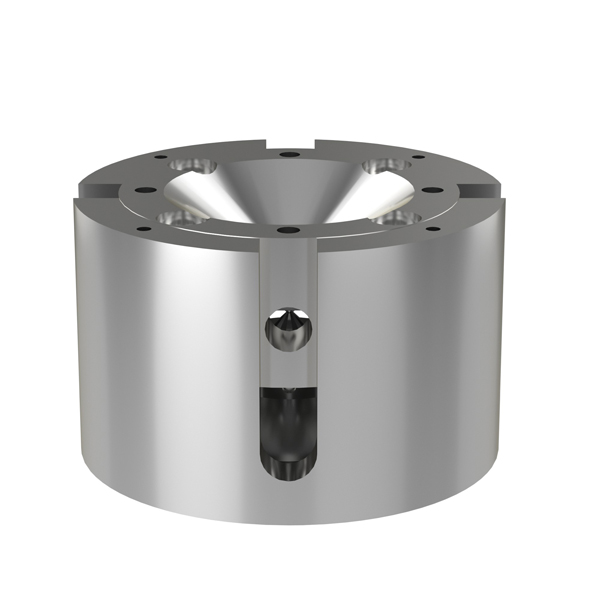

DAC装置，根据外部的装置不同，可以分很多种类型。外部装置的主要功能是对金刚石压砧加载外力，同时起到保护金刚石压砧，使样品处获得最大压力的作用。主要包括几个基本部件：活塞套筒（可根据实验需要选取不同结构）、压砧、垫块、金刚石、及加压螺钉等。垫块是与金刚石压砧直接接触的部分，由于金刚石压砧底面面积小，所受的压强大，因此需要高强度的材料来制备。一般使用性价比较高的硬质合金碳化钨垫块（可根据实验需求选择其他材料），碳化钨材料不透光（包括X射线），为了得到更多的衍射信号，需要在保证垫块不被破坏前提下，使垫块的衍射张角尽可能的大，通常会将衍射出口的垫块设计成槽型开口，入射光一端是圆锥型开口。活塞套筒主要作用是可以调节两个金刚石压砧对准，在加压过程中，起到导向作用，使两颗金刚石的砧面不偏离，并使外力垂直加载在金刚石压砧上，使其可以获得更高的压力，同时也是外力的载体。为了使外力加载变得较为平稳，采用加压螺钉与弹簧片结合的方式给金刚石压砧加载外力，同时弹簧片可以更容易控制加载外力的大小。

• 1、最高压力：不同砧面直径可以获得不同压力，一般300μm直径的砧面，可达60 GPa以上的压力

• 2、可根据客户需要设计DAC装置外部机构

• 3、衍射张角：≥ 50°

• 4、两金刚石压砧对准精度：≤ 3μm

• 5、调平后干涉条纹：≤ 1.5个（压砧台面300μm）

静态压力产生装置，用于不同高压实验中
