粉末XRD分析基于晶粒细小且随机取向的理想假设。然而在实际测试中，颗粒过大或形貌具有各向异性，都可能使衍射强度偏离理想随机粉末状态，易导致衍射晶粒数不足并产生粗晶效应。装样压实过程中也易诱发择优取向（preferred orientation），如图1a所示，进而影响衍射峰的相对强度及物相分析结果。

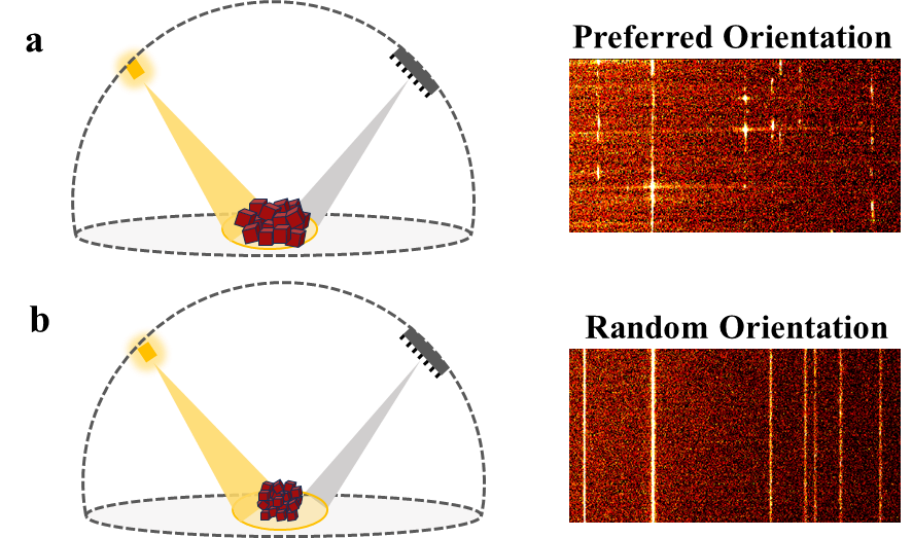

图1 a粗颗粒与b细粉末的取向状态的示意图及其典型XRD二维数据的表现
相比之下，当样品经过充分研磨后，有效衍射晶粒数量大幅增加，取向统计更加充分，其整体取向分布通常更接近理想的随机取向状态（random orientation），如图1b所示，从而获得更连续、稳定且具有代表性的衍射强度分布。
常规一维XRD主要记录衍射强度随2θ的变化。但是若通过BRAGG2D模式，可进一步构建2θ–Δω 二维衍射强度图，实现衍射强度在不同样品取向下的可视化。
本案例采用D7系列桌面X射线衍射仪展开测试，依托自主研发的核心重构算法与配套软件，基于一维阵列探测器即可直接生成2θ–Δω二维衍射图谱，高效实现粉末制样质量多维评价。
分析设备简介
D7系列桌面X射线衍射仪凭借其紧凑结构、高稳定性与优异的数据重现性，在满足常规一维分析的同时，可扩展获得二维衍射图像信息，为粉末制样质量评价提供额外信息。适用于实验室及生产现场的快速材料表征。
测试条件
采用D7系列桌面X射线衍射仪对研磨前后的α-SiO₂样品进行测试。该仪器配备1.2 kW Cu靶光源、手动狭缝系统、一维阵列探测器以及旋转样品台。测试条件设置为：扫描范围10°–90°（2θ）、步长0.01°、每步积分时间0.1 s。实验选用商用α-SiO₂样品，分为未研磨样与研磨样两组；研磨样通过在玛瑙研钵中手动研磨制得。除研磨处理外，两组样品的其余制备及测试条件均保持一致。
结果与讨论
为直观评价研磨对α-SiO₂粉末晶粒统计与取向状态的影响，下面分别对比研磨前后的二维衍射图。
（1）未研磨α-SiO₂样品二维衍射图
未研磨α-SiO₂样品的2θ–Δω二维衍射强度图如图2所示。图中多个衍射位置出现明显的离散高强度斑点，且同一衍射峰沿Δω方向的强度分布存在较大波动。

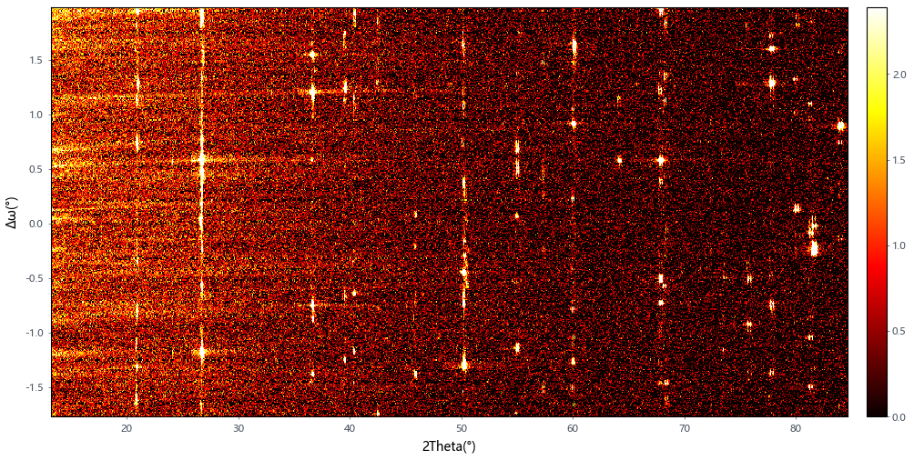

图2 未研磨α-SiO₂粉末的2θ–Δω二维衍射强度图
这种离散斑点表明，在当前测量体积内实际满足布拉格衍射条件的晶粒数量有限，存在明显的粗晶效应和晶粒统计不足。与此同时，部分反射在Δω方向呈现局部强度集中，说明样品中的晶粒取向分布并非完全均匀，可能存在一定程度的择优取向。择优取向会使特定晶面满足衍射条件的概率异常增加，而其他晶面的衍射贡献相对减弱，从而降低标准卡片匹配的可靠性，并对基于峰强关系的物相鉴定、半定量及Rietveld定量分析产生误差。这一信息在常规一维衍射谱中往往不易直接识别，而在2θ–Δω二维图中可以直观呈现。
（2）研磨后α-SiO₂二维衍射图
研磨后α-SiO₂样品的2θ–Δω二维衍射图如图3所示。与未研磨样品相比，原先大量离散的高强度衍射斑点明显减少，各主要衍射峰逐渐表现为沿Δω方向连续且相对均匀的衍射条带。

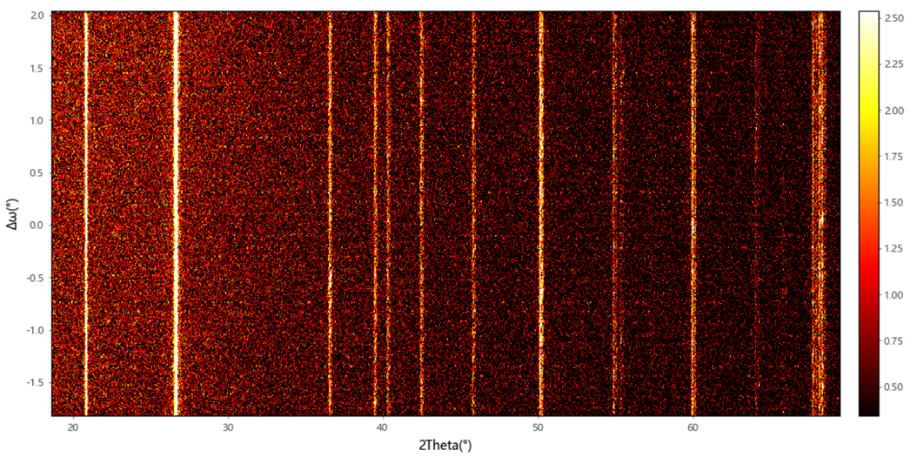

图3 研磨后α-SiO₂粉末的2θ–Δω二维衍射强度图
这一变化表明，研磨降低了样品中的有效晶粒尺寸，使测量体积内参与衍射的晶粒数量明显增加。随着不同取向晶粒对衍射强度的贡献得到更充分的统计平均，单个大晶粒对测量结果的影响显著减弱，样品整体更加接近粉末XRD所要求的大量细小晶粒随机取向状态。
因此，从二维衍射图可以直观判断，研磨显著改善了α-SiO₂粉末的晶粒统计性和取向均匀性，为后续可靠的物相鉴定、相对强度比较及定量分析提供了更合适的样品条件。
（3）一维衍射谱与二维衍射图的对比
为进一步验证二维衍射图所反映的晶粒统计与取向特征，本研究将研磨前后样品的一维XRD谱图与α-SiO₂标准PDF卡片进行了比对分析。

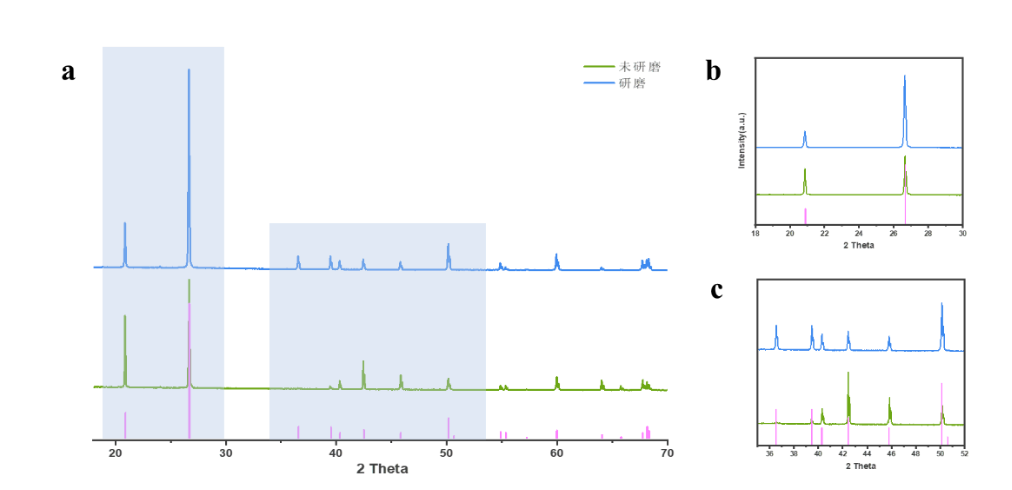

图4 研磨前后α-SiO₂粉末的一维XRD数据对比：a全谱对比；b、c为图a中选定2θ区间的局部放大图
图4a展示了研磨前后样品的一维衍射图谱，并与α-SiO₂标准PDF卡片进行了比较。两组样品的主要衍射峰位置基本一致，说明研磨并未改变样品的主要物相组成。然而，研磨前后部分衍射峰的相对强度、峰形及对称性存在明显差异。
从局域放大图b、c进一步显示研磨后样品谱图与标准谱图一致性明显提高，部分异常增强或减弱的衍射峰得到明显改善。
（4）样品旋转后的二维衍射图
在保持样品未研磨状态的情况下引入样品旋转后，二维衍射图如图5所示。与静止测试相比，部分原本高度局域的衍射斑点在Δω方向得到一定程度的展宽和平均，整体强度分布更加连续。

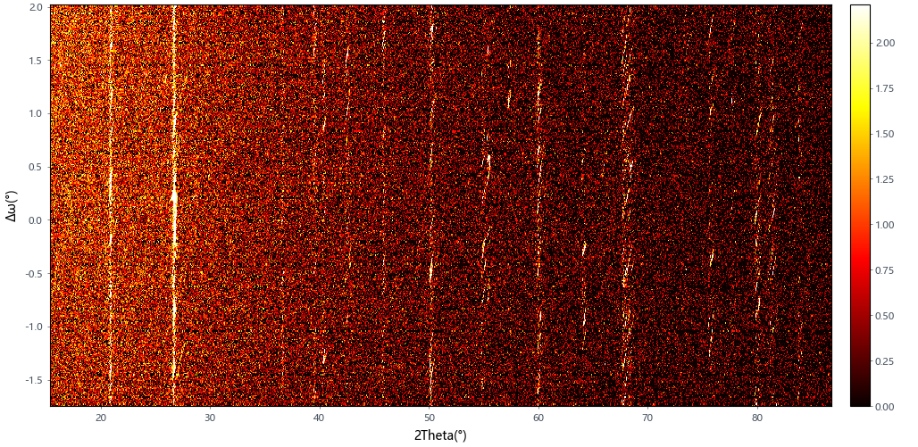

图5 未研磨α-SiO₂粉末在样品旋转条件下获得的2θ–Δω二维衍射强度图
样品旋转改变了不同晶粒相对于入射X射线的空间取向，使更多晶粒在测量过程中依次满足衍射条件，因此能够在一定程度上增加有效取样的晶粒数量并改善统计性。然而，由于样品本身的晶粒尺寸并未改变，二维图中仍可观察到明显的强度不均匀和局部离散信号。
这表明不能从根本上消除由晶粒尺寸过大造成的粉末择优取向，但是能够缓解粗晶引起的统计波动，对于一些不能研磨样品，可以通过配备旋转样品台进行测试。
总 结
研磨前α-SiO₂粉末存在较明显的择优取向，经充分研磨后取向效应显著减弱；对于未研磨样品，适当旋转样品也可在一定程度上改善择优取向带来的影响。D7系列配备一维阵列探测器与旋转样品台。旋转样品台可有效消除粗大晶粒导致的择优取向效应，有效改善晶粒统计与峰强重现性；结合一维阵列探测器，仪器在完成高质量常规物相分析的同时，还可进一步获得2θ–Δω二维衍射信息，让晶粒统计、取向状态和制样质量“看得见”，为实验室研发、质量控制及生产现场提供更加高效、直观且可靠的XRD解决方案。
