每一张纸看似都是由植物纤维构成，但在宏观性能上却存在明显差异？

为什么打印纸能够保持平整挺括？

为什么纸巾柔软且具有良好的吸水能力？

为什么瓦楞纸能够轻量化同时提供一定支撑强度？

这些差异不仅来源于加工工艺，也与纸张内部纤维分子的排列方式和晶体结构密切相关。为了探索不同纸制品内部结构的差异，本实验利用广角X射线散射（Wide Angle X-ray Scattering, WAXS）技术，从纳米尺度观察纸张内部纤维素晶体结构及其排列特征，揭示不同纸材料性能背后的微观原因。

测试设备及条件

利用国科SAXSFocus3.0小角X射线散射仪对A4纸、铜版纸、纸巾、瓦楞纸和天然木材这五种不同样品进行表征。

仪器配备Cu靶光源，波长λ=0.154nm，使用DECTRIS 2R 1M探测器，样品到探测器距离sdd=50mm，常温真空环境下测试。

分析讨论

在上述条件下进行测试，得到了如下结果：

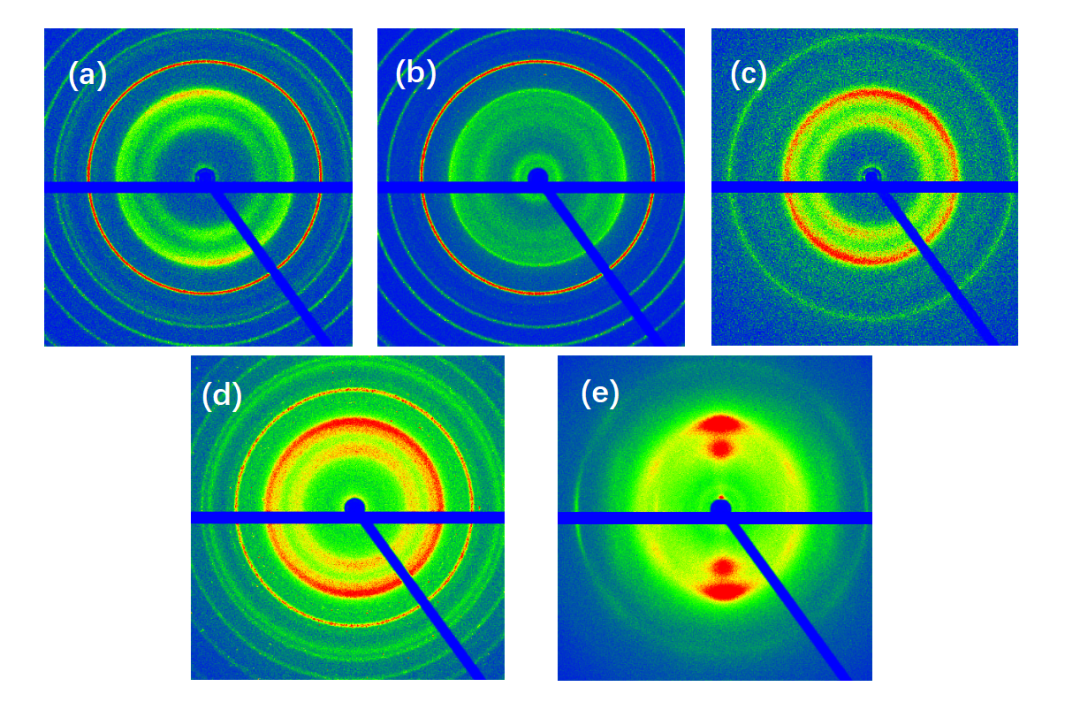

图1 从左至右依次为(a)A4纸 (b)铜版纸 (c)纸巾 (d)瓦楞纸 (e)天然木材的WAXS图像

通过WAXS测试发现，不同纸制品表现出了明显不同的微观结构特征。

1. A4纸和铜版纸表现出更高的结晶程度

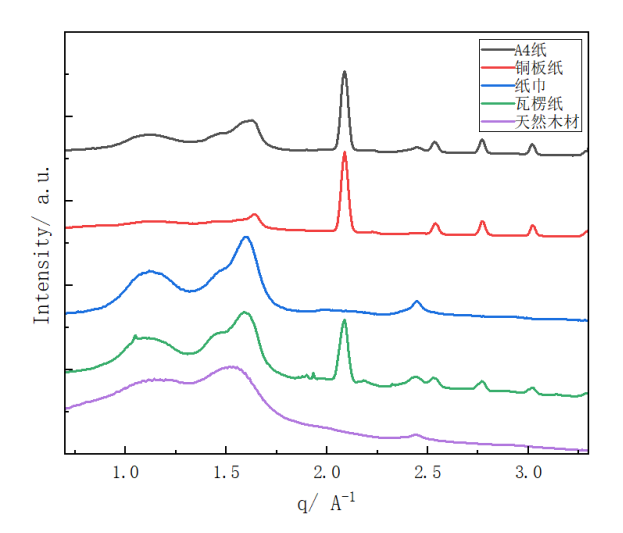

图2 五种不同样品的WAXS一维曲线

实验结果显示，A4纸和铜版纸具有较高的结晶度。这意味着在这两类纸张中，纤维素分子链排列更加规整，形成了更多有序的晶体区域。较高的结晶度通常能够赋予材料更好的机械性能，例如更高的刚性，更好的尺寸稳定性，更强的抗拉伸能力等。

这与A4纸和铜版纸在实际使用中的特点相吻合：

A4纸在打印、书写过程中保持平整，不易变形；铜版纸通常经过压光、涂布等加工过程，需要具有较好的表面质量和结构稳定性。

因此，从微观结构角度来看，较高的结晶程度是支撑其优良使用性能的重要原因之一。

2. 纤维取向影响纸张的宏观性能

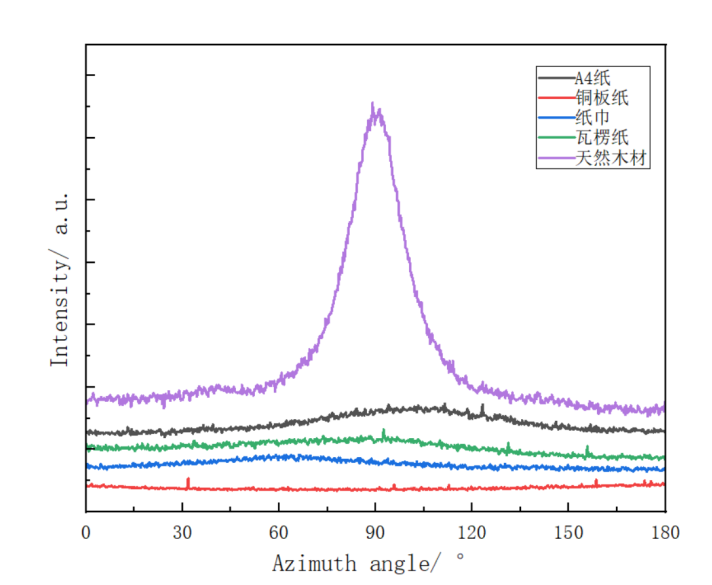

图3 五种样品的方位角分析

除了结晶程度之外，WAXS还能够揭示纤维排列方向的信息。实验发现，纸巾、A4纸以及原生木材均表现出一定程度的取向特征。

其中，原生木材中的纤维天然沿植物生长方向排列，这种结构为树木提供了支撑作用，在WAXS图像中体现出强取向。而经过造纸过程后，纤维会重新排列形成纸张结构，因此不同加工方式会进一步影响纤维取向程度。

纸巾虽然整体柔软，但其内部纤维并非完全随机分布，而是保留了一定的方向性，这种结构有助于在保持柔软性的同时提供必要的强度。

A4纸则由于造纸过程中的纤维排列和压制处理，也形成了一定程度的取向结构，使其具有较好的力学性能。

3. 瓦楞纸展现出独特的结构特点

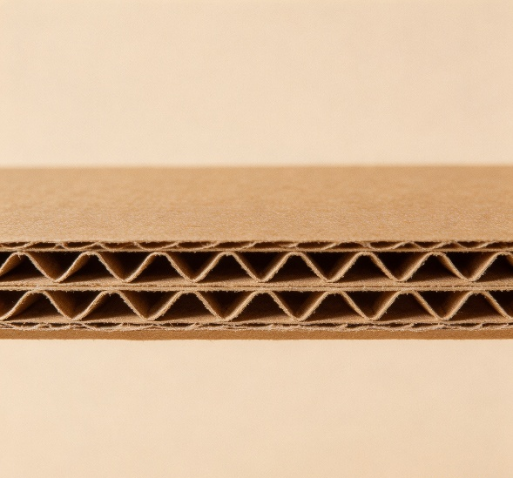

‍图4 瓦楞纸板横截面示意图

瓦楞纸是一种典型的多层结构材料，其性能不仅来自纤维本身，也来源于特殊的几何结构设计。与普通纸张相比，瓦楞纸内部存在明显的空间结构，通过“波浪形”芯层提高整体抗压能力。

因此，其微观纤维结构与宏观结构共同决定了材料性能：纤维素提供基础强度，多层结构提供缓冲和支撑，空间设计提升抗压能力，三者共同为其提供了高性价比的结构强度。这也体现了材料科学中的重要理念：材料性能不仅取决于组成，还取决于内部结构如何排列。

总 结

通过WAXS技术，我们从微观尺度观察了日常纸制品之间的结构差异，实验结果表明：

1. A4纸和铜版纸具有较高的结晶度，说明其内部纤维素排列更加有序，有利于提高材料稳定性和机械性能；

2. 纸巾、A4纸以及原生木材具有一定程度的纤维取向，纤维排列方向会影响纸张在特定方向上的性能表现，沿着取向方向抗拉性能有显著提升；

3. 不同纸制品的结构差异来源于原料特性与加工过程的共同作用。

从一张普通纸巾，到一张打印纸，再到包装用瓦楞纸，每一种材料都经历了从天然纤维到人工结构设计的转变。WAXS实验让我们看到，在肉眼无法观察的尺度上，纸张内部存在着复杂而精妙的结构。这些微小的排列差异，最终决定了日常生活中不同纸制品的柔软、坚韧、平整与耐用。

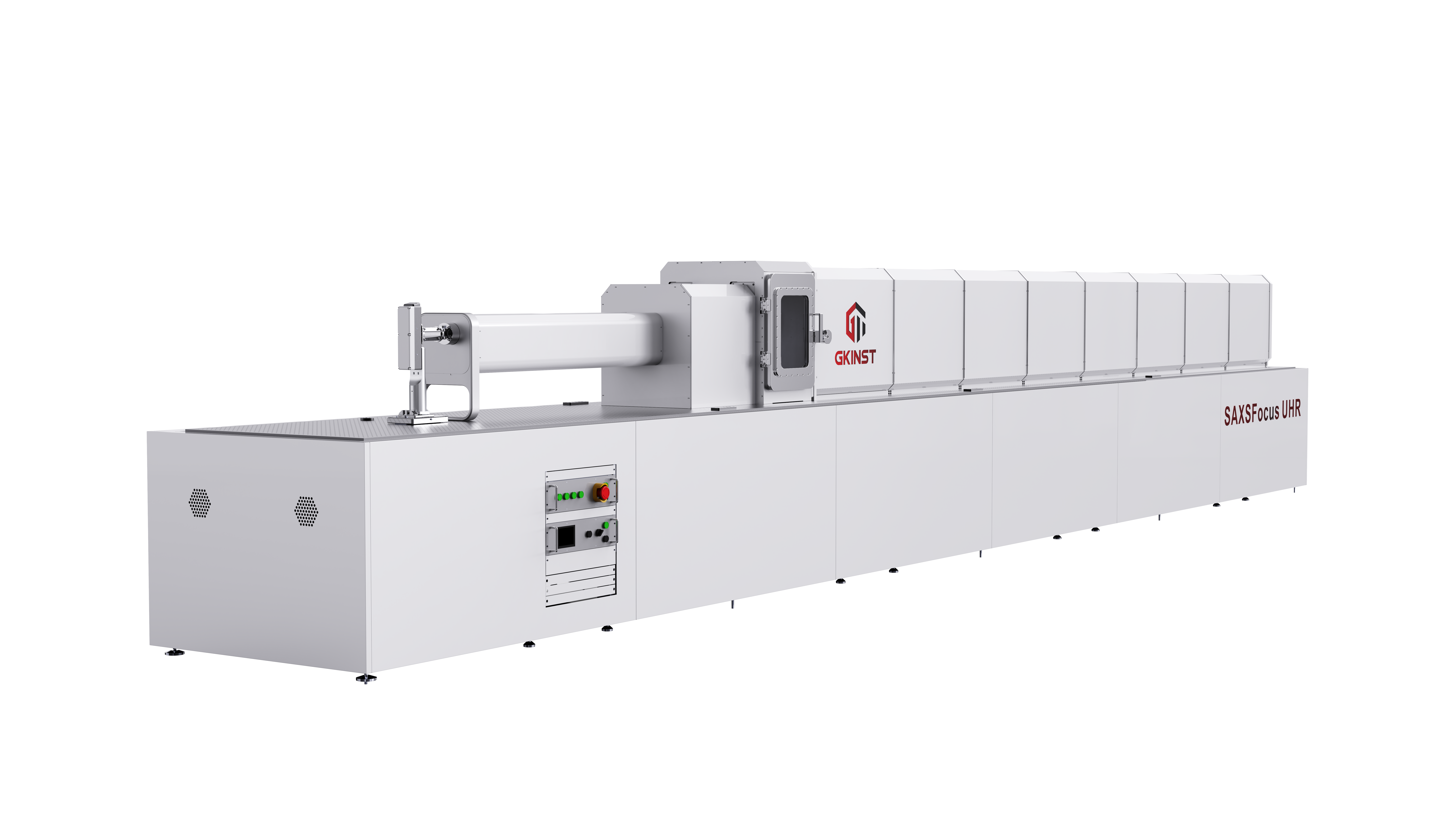

国科SAXSFocus3.0高性能X射线散射系统，提供原子到纳米尺度的微观结构、表面形貌以及界面信息。配备高通量X射线光源和精密准直光学组件，兼容多种样品架及原位台，智能判断实验需求，轻松实现不同模式切换，批量测试，提高实验效率。
